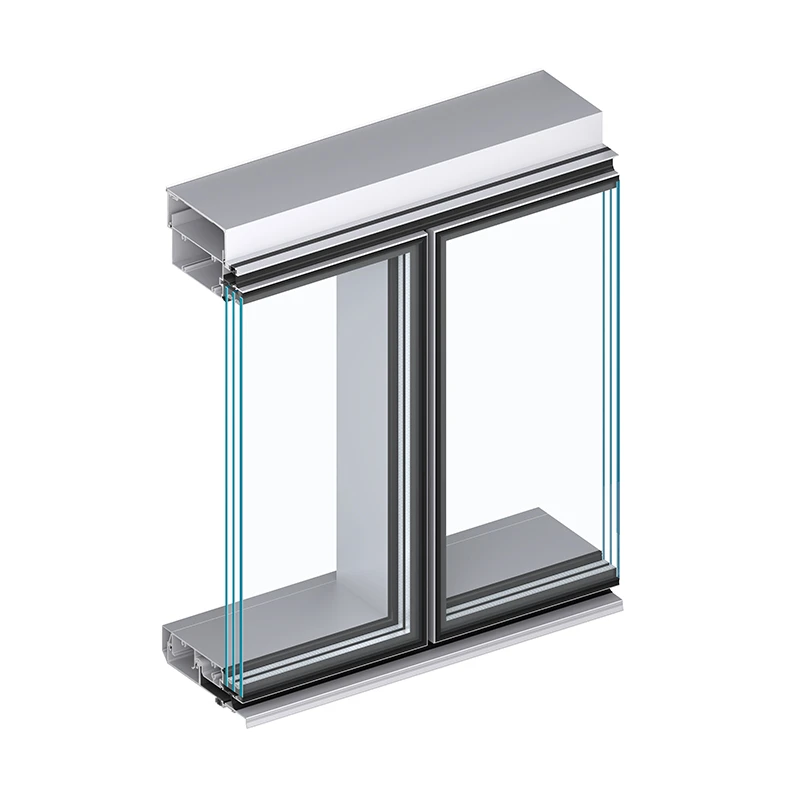

JH-UW Unitized Window Wall обеспечивает выдающиеся характеристики, полностью соответствуя международным стандартам в Европе, США и Австралии. Система может быть бесшовно интегрирована с независимо разработанными раздвижными дверями, потолками JANGHO,Балюстрадыи другие продукты, обеспечивая интегрированное решение для огибающей здания. Благодаря полному методу внутренней установки, он эффективно снижает риски эксплуатации на большой высоте, одновременно обеспечивая безопасность строительства и эффективность установки, обеспечивая высококачественную сборку окон иСистема фасадовИнтеграция.
JH-UW Unitized Window Wall — это заводская система фасадов, предназначенная для жилых башен, отелей, квартир, офисов и многофункциональных комплексов.
Обладая внешним видом с скрытой рамой, система JH-UW способна поддерживать толщину стекла от 6 мм до 54 мм и доступна с шириной 65 мм или 80 мм.
Унифицированная оконная стена — это ненесущая система наружных стен, состоящая из заводских оконных блоков, установленных между несущими плитами пола здания.
Каждый блок может включать алюминиевый каркас, изолированное стекло, непрозрачные панели спандреля, управляемые окна, двери, прокладки, утеплители и другие аксессуары. Готовые единицы доставляются на строительную площадку и устанавливаются этаж за этажом.
В отличие от обычной карнизной стены, которая обычно подвешена к конструкции здания и может непрерывно проходить перед краями плит, оконная стена расположена между плитами пола. Её вертикальная мертвая нагрузка обычно поддерживается на каждом этаже, а ветровая нагрузка передаётся на соседнюю конструкцию здания через анкеры и соединения.
Унифицированный метод строительства позволяет перемещать больше работ по изготовлению, остеклению и контролю качества на заводе, что снижает объём сборки, необходимой на строительной площадке.
Хотя обе системы могут использовать заводские стеклянные блоки, их структурное положение и методы передачи нагрузки различаются.
| Сравнение |
Унифицированная оконная стена |
Унифицированная карнизная стена |
| Положение |
Установка между плитами пола |
Подвешенный снаружи краёв плиты |
| Вертикальный пролет |
Обычно один этаж |
Может образовывать непрерывный многоэтажный фасад |
| Поддержка мёртвого груза |
Поддерживается на каждом этаже |
Подвешены на анкерах, соединённых со сооружением |
| Внешний вид кромки плиты |
Обычно видны или покрыты зоной спандреля |
Обычно скрывается за непрерывным фасадом |
| Установка |
Обычно устанавливается изнутри |
Устройства обычно поднимают и устанавливают снаружи |
| Конфигурация панелей |
Модули от этажа до этажа |
Более крупные блокировочные фасадные блоки |
| Типичные проекты |
Жилые башни, апартаменты, гостиницы и многофункциональные здания |
Высотные офисы, коммерческие башни и знаковые здания |
| Непрерывность фасада |
Структурно прерывается на каждом этаже |
Непрерывно на нескольких этажах |
| Интеграция |
Отлично подходит для балконов, раздвижных дверей и жилых проёмов |
Отлично подходит для больших повторяющихся глазулённых высот |
Унифицированная оконная стена часто выбирается для зданий с однообразными жилыми модулями, балконами, управляемыми окнами и раздвижными дверями.
Более часто выбирают унифицированную карнизную стену, если проект требует непрерывной внешней стеклянной оболочки, проходящей по краям плиты.
Где используется унифицированная оконная стена?
Система JH-UW подходит для зданий с однообразными модулями фасадов от этажа к этажу и высоким количеством остекленных отверстий.
Типичные применения включают:
- ● Высотные жилые башни
- ● Жилые дома
- ● Кондоминиумы
- ● Отели и апартаменты с обслуживанием
- ● Студенческое общежитие
- ● Жилые учреждения для пожилых людей
- ● Многофункциональные проекты
- ● Офисные здания
- ● Коммерческие комплексы
- ● Проекты по обновлению городов
- ● Модульные и сборные здания
Особенно подходит, когда проект требует внутренней установки, интеграции с балконами или раздвижными дверями, а также эффективного ограждения многократных жилых этажей.
Процесс установки унифицированных оконных стен
Типичный процесс установки включает:
▶ Обследование конструкции здания и проверка допусков плиты пола.
▶ Установка анкеров, кронштейнов или опорных каналов.
▶ Доставка заводских оконных стен на нужный этаж.
▶ Перемещение каждого блока на место установки изнутри здания.
▶ Размещение блока между плитами верхнего и нижнего этажей.
▶ Выравнивание рамки по горизонтали и вертикали.
▶ Соединение блока с конструкцией здания.
▶ Соединяя соседние блоки и сжимая прокладки системы.
▶ Завершение уплотнений воздуха, воды и изоляции по периметру.
▶ Установка крышек с кромками плит, потолков, балюстрад и внутренних отделок.
▶ Осмотр завершённого фасада.
▶ Проведение испытаний воздуха и воды, необходимых для проекта.
Фактическая последовательность должна быть согласована со структурным графиком, внутренним строительством, планом подъёма и требованиями по безопасности участка.
