Особенности
Тип изделия:Навесная стена JH-U (скрытое обрамление)
Ширина цоколя:65/80/100 мм
Толщина стекла:6-54 мм
Тепловые характеристики: Для модели JH-U80 ширина блока составляет 1800 мм, высота блока - 4400 мм, а высота между этажами - 1100 мм. Коэффициент теплопроводности стекла (Ug) составляет 0,8 Вт/(м2·К), что соответствует коэффициенту теплопроводности системы (Uw), равному 1,5 Вт/(м2·К).
Показатели воздухопроницаемости:EN 12152/12153, класс A4; ASTM E283, соответствует требованиям; GB/T 15227, класс 4
Показатели статической водонепроницаемости: BS EN 12154/12155, RE 1000; Соответствует стандарту ASTM E331, 1000 Па
Показатели динамической водонепроницаемости:BS EN 13050, 500 Па/1500 Па; Соответствует стандарту AAMA 501.5; GB/T 15227, класс 5

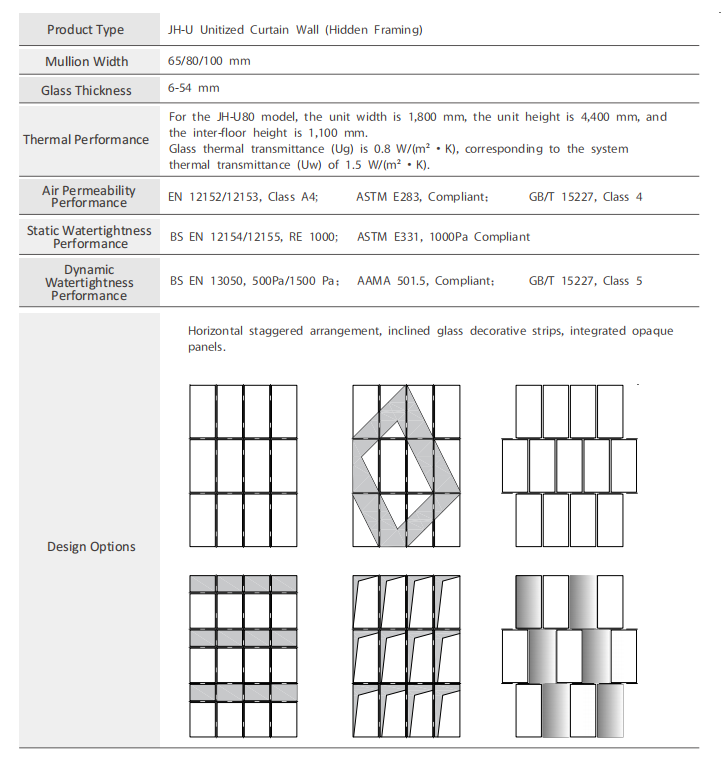

Параметры продукта
Навесная стена со скрытым каркасом Unitized Curtain Wall - это усовершенствованная фасадная система, предназначенная для обеспечения чистого и бесперебойного внешнего вида за счет скрытия видимого алюминиевого каркаса за стеклянным фасадом.
Основанная на технологии unitized curtain wall от JANGHO, система сочетает в себе модули заводской сборки, конструкцию структурного остекления и высокоэффективные герметизирующие решения для удовлетворения требований, предъявляемых к современным фасадам высотных и коммерческих зданий.
Скрытая каркасная конструкция улучшает визуальную целостность, сохраняя при этом отличную воздухонепроницаемость, водонепроницаемость, устойчивость к ветровым нагрузкам и эффективность монтажа.

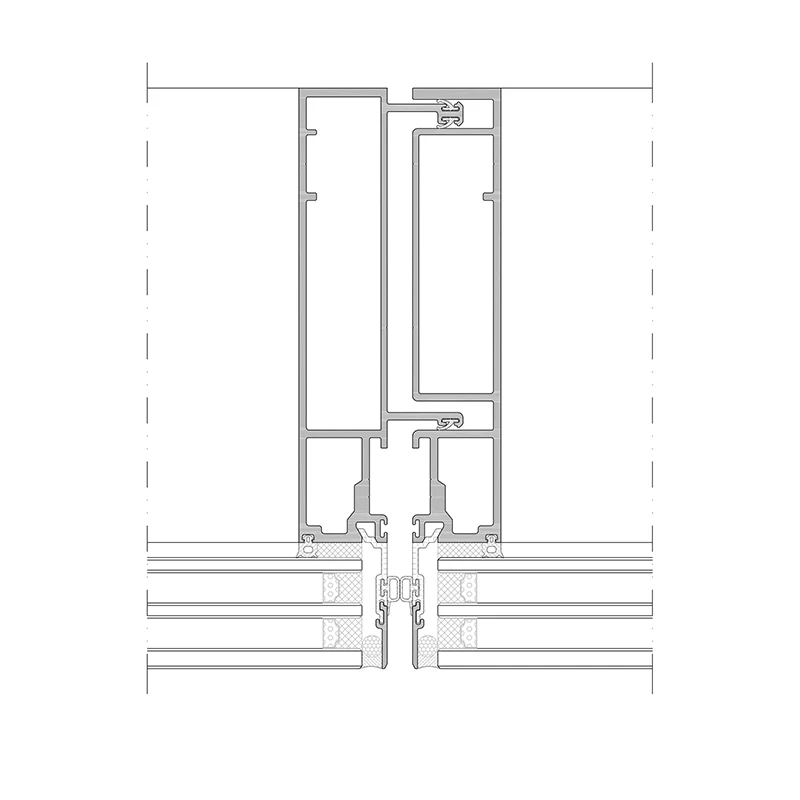

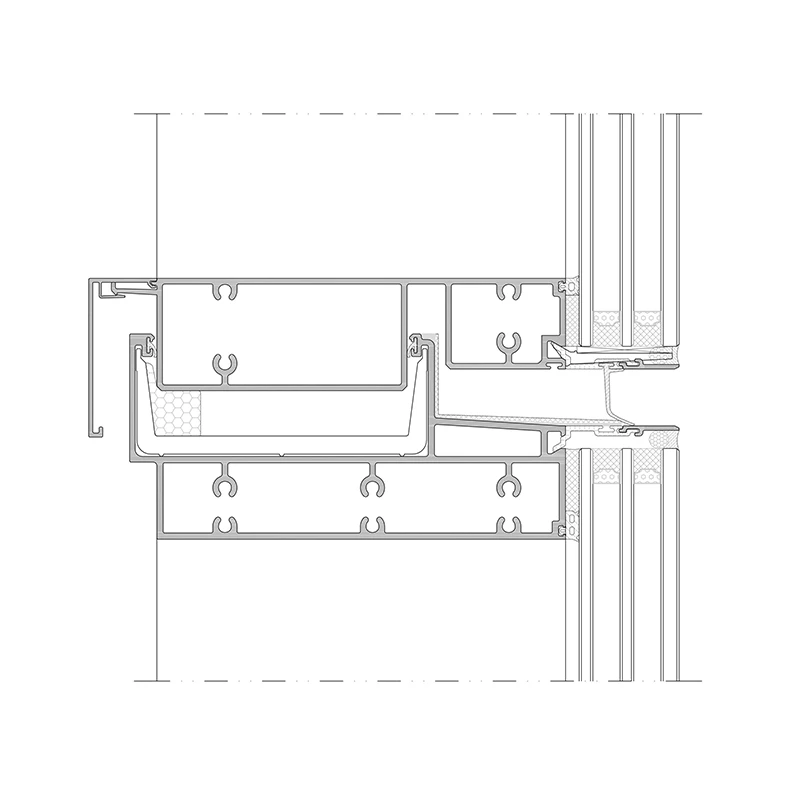

Конструкция скрытой рамы для бесшовных стеклянных фасадов
Ключевой особенностью навесной стены со скрытым каркасом является ее скрытая каркасная конструкция, которая сводит к минимуму видимость алюминиевых профилей с внешней стороны.
По сравнению с обычными навесными стенами с открытым каркасом, конструкция скрытого каркаса обеспечивает более чистый внешний вид стекла и улучшает визуальную целостность фасада.
К основным преимуществам относятся:
● Уменьшены видимые алюминиевые линии
● Внешний вид сплошного стеклянного фасада
● Улучшена архитектурная эстетика
● Гибкая интеграция с различными конфигурациями стекла
● Подходит для коммерческих и высотных зданий премиум-класса
Конструкция скрытого каркаса спроектирована вместе с остеклением, уплотнителями и вспомогательными компонентами для обеспечения долговременной эксплуатации фасада.
Монолитная система навесных стен со скрытой рамой JH-U использует подход структурного остекления, при котором стеклянные панели объединяются с несущим монолитным каркасом для создания гладкой внешней поверхности фасада.
Система может быть спроектирована в соответствии с требованиями проекта, включая:
● Выбор толщины стекла
● Размеры панельного модуля
● Требования к давлению ветра
● Высотность здания
● Целевые показатели тепловых характеристик
● Требования к внешнему виду фасада
Это делает его подходящим для архитектурных проектов, требующих как улучшенных эксплуатационных характеристик фасада, так и минималистичного внешнего дизайна.
JANGHO предлагает комплексные инженерные решения для фасадов от проектирования систем и производства до реализации проекта.
К преимуществам относятся:
● Обширный опыт в проектировании высотных навесных стен
● Комплексные возможности по проектированию фасадов
● Производство сборных конструкций на заводе-изготовителе
● Индивидуальные решения для навесных стен со скрытым каркасом
● Передовые системы контроля качества и тестирования
● Международный опыт реализации проектов и техническая поддержка
Связанные товары
Монолитная навесная стена JH-U (открытое обрамление)
Тип продукта: Монолитная навесная стена JH-U (открытое обрамление)
Ширина стойки: 65/80/100 мм
Толщина стекла: 6-54 мм
Тепловые характеристики: Для модели JH-U80 ширина блока составляет 1800 мм, высота блока - 4400 мм, а высота между этажами - 1100 мм.
Коэффициент теплопроводности стекла (Ug) составляет 0,8 Вт/(м2·К), что соответствует коэффициенту теплопроводности системы (Uw), равному 1,3 Вт/(м2·К).
Показатели воздухопроницаемости: EN 12152/12153, класс A4; ASTM E283, соответствует требованиям; GB/T 15227, класс 4
Показатели статической водонепроницаемости: BS EN 12154/12155, RE 1000; ASTM E331, 1000 ПА, соответствует требованиям
Показатели динамической водонепроницаемости: BS EN 13050, 500 Па/1500 Па; соответствует стандарту AAMA 501.5; GB/T 15227, класс 5
Монолитная навесная стена JH-U (Открытый каркас - Высокие тепловые характеристики)
Тип продукта: Монолитная навесная стена JH-U (Открытый каркас - Высокие тепловые характеристики)
Ширина стойки: 80/100 мм
Толщина стекла: 30-70 мм
Тепловые характеристики: Для модели JH-U80 ширина блока составляет 1800 мм, высота блока - 4400 мм, а высота между этажами - 1100 мм. Коэффициент теплопроводности стекла (Ug) составляет 0,7 Вт/(м2·К), что соответствует коэффициенту теплопроводности системы (Uw), равному 1,0 Вт/(м2·К).
Показатели воздухопроницаемости: EN 12152/12153, класс A4; ASTM E283, соответствует требованиям стандарта GB/T 15227, класс 4
Показатели статической водонепроницаемости: Соответствует стандарту BS EN 12154/12155, RE 1000; ASTM E331, 1000Pa
Показатели динамической водонепроницаемости: BS EN 13050, 500 Па/1500 Па; Соответствует стандарту AAMA 501.5; GB/T 15227, класс 5
